Mikä on laakerivaurion syy numero yksi?

Syy numero yksi Laakeri Vika liittyy voiteluun

Jos haluat suoran vastauksen: riittämätön tai väärä voitelu on yleisin syy laakerien vioittumiseen, ja se aiheuttaa arviolta 36–54 % kaikista ennenaikaisista laakerivioista , riippuen toimialasta ja sovelluksesta. Jotkut suurten laakereiden valmistajien – mukaan lukien SKF ja NSK – tekemät tutkimukset nostavat luvun vieläkin korkeammalle, kun otetaan huomioon kontaminaatiotapaukset, jotka johtuivat voitelunhallinnan virheistä.

Laakerit ovat tarkasti suunniteltuja komponentteja. Vierintäelementit, radat ja häkit toimivat valtavan rasituksen alaisena, usein suurilla nopeuksilla ja lämpötiloissa. Ilman oikeaa voiteluainekalvoa, joka erottaa metallipinnat, tapahtuu suora kosketus, mikä johtaa nopeaan kulumiseen, lämmön muodostumiseen, pinnan väsymiseen ja lopulta katastrofaaliseen vaurioitumiseen. Fysiikka on suoraviivaista: metalli metallin päällä nopeudella tuottaa lämpöä, lämpö hajottaa materiaalia ja huonontunut materiaali epäonnistuu.

Laakerivika johtuu kuitenkin harvoin yhdestä yksittäisestä tekijästä. Voiteluongelmat laukaisevat tai kiihdyttävät usein muita vikatiloja. Syiden koko kirjon – ja niiden vuorovaikutuksen – ymmärtäminen on välttämätöntä jokaiselle, joka hallitsee pyöriviä laitteita, olipa kyseessä tuotantolaitos, tuuliturbiini, auton voimansiirto tai elintarviketuotantolinja.

Miksi voiteluhäiriöt hallitsevat laakerivauriotilastot

Voiteluvika ei ole vain rasvan tai öljyn loppuminen. Se kattaa laajan valikoiman olosuhteita, jotka estävät voiteluainetta tekemästä tehtäväänsä. Kukin näistä olosuhteista tuottaa selkeitä vauriokuvioita laakeripinnoille.

Riittämätön voitelumäärä

Kun laakeri ei saa tarpeeksi voiteluainetta, elastohydrodynaaminen kalvo, joka erottaa vierintäelementit kulkureitistä, tulee liian ohueksi estääkseen metallin välisen kosketuksen. Tämä johtaa liiman kulumiseen, tahroihin ja paikallisiin lämpöpiikkeihin. Sähkömoottoreissa, joiden nopeus on 1 500 rpm tai enemmän, metallipinnat voivat saavuttaa tuhoisan lämpötilan muutamassa minuutissa voiteluaineen puutteesta.

Väärä voiteluaineen tyyppi tai viskositeetti

Väärän viskositeettiluokan voiteluaineen käyttö levitysnopeuteen ja -lämpötilaan nähden on yksi yleisimmistä huoltovirheistä. Liian ohut voiteluaine ei pysty ylläpitämään riittävää kalvoa kuormituksen alaisena; liian paksu tuottaa liiallista lämpöä pyörimisen ja vedon vuoksi. Nopeissa karalaakereissa esimerkiksi tavallisen NLGI 2 -rasvan käyttäminen matalaviskoosisen öljyn tai NLGI 1 -rasvan sijaan nostaa huomattavasti käyttölämpötilaa ja lyhentää laakerien käyttöikää.

Ylirasvaus

Vastakohtaisesti liiallinen voiteluaine on myös merkittävä ongelma. Liiallisesti rasvatut laakerit kokevat kohonneita sisälämpötiloja jyrsimisen vuoksi, mikä hajottaa rasvan perusöljyn ja sakeuttamisaineen, mikä johtaa vuotamiseen ja kovettumiseen. Ylirasvaus aiheuttaa huomattavan osan sähkömoottoreiden laakerivaurioista , jossa teknikot usein levittävät rasvaa puhdistamatta vanhaa materiaalia, mikä pahentaa ongelmaa ajan myötä.

Voiteluaineen hajoaminen

Rasvalla ja öljyllä on rajallinen käyttöikä. Lämpökierto, hapettuminen, veden sisäänpääsy ja mekaaninen leikkaus heikentävät voiteluaineen suorituskykyä ajan myötä. Käyttöönoton yhteydessä täydellisesti testattu rasva on saattanut menettää suurimman osan suojakapasiteetistaan ​​4 000 - 8 000 käyttötunnin jälkeen käyttöolosuhteista riippuen. Monet huoltovälit on asetettu kalenteriajan eikä todellisen tilan perusteella, mikä johtaa siihen, että laakerit toimivat käytetyllä voiteluaineella, joka on kulunut kauan sen tehokkaan käyttöiän jälkeen.

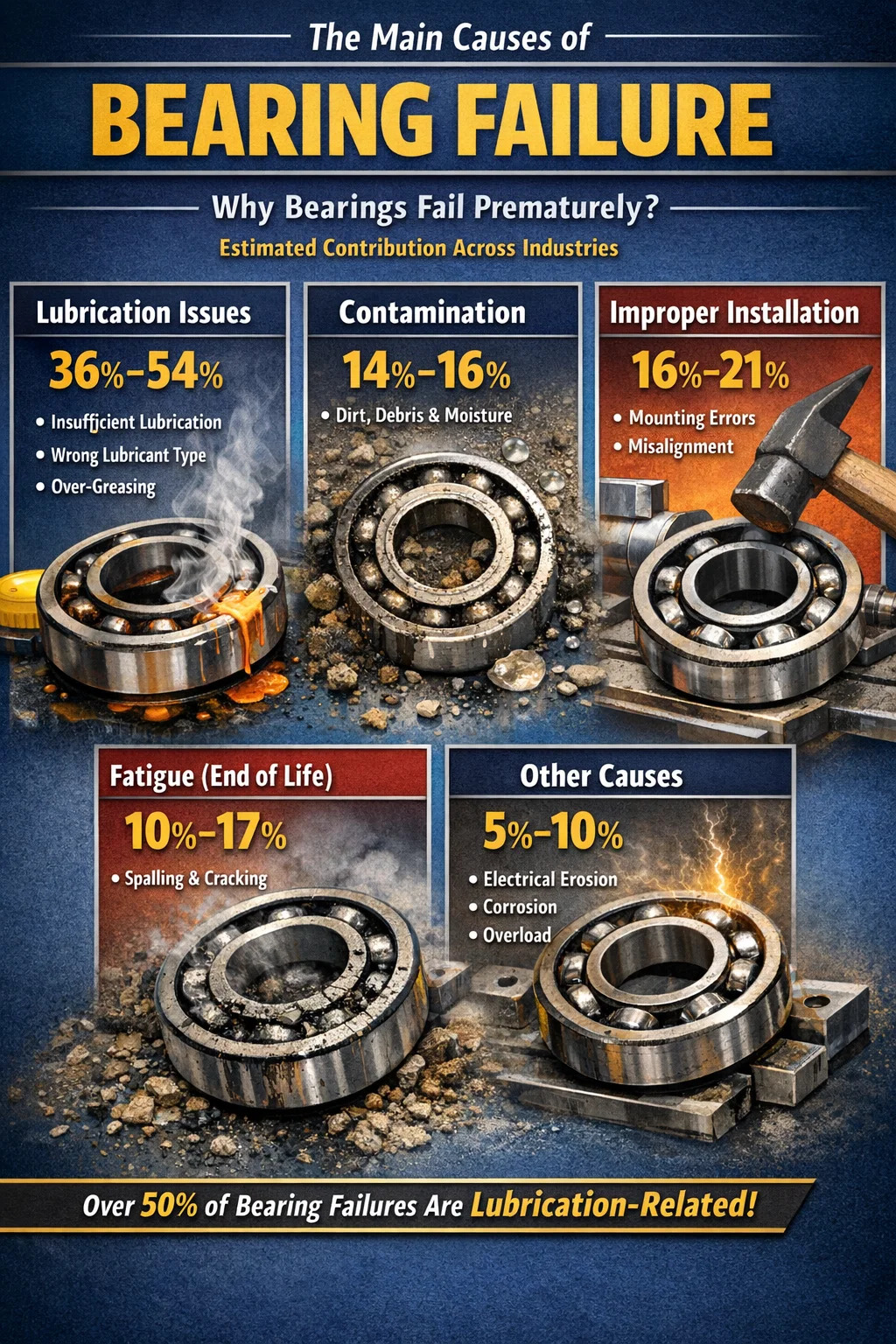

Täysi vika: tärkeimmät syyt laakerivaurioihin prosentteina

Eri lähteet luokittelevat laakerien vikojen syyt hieman eri tavalla, mutta tärkeimmät vaikuttavat tekijät ovat yhdenmukaisia eri toimialatutkimuksissa. Alla oleva taulukko heijastaa laakerivalmistajien ja luotettavuussuunnitteluorganisaatioiden julkaisemista tutkimuksista koottuja tietoja.

Nämä luvut vaihtelevat sektoreittain. Terästehtaalla ja kaivosteollisuudessa kontaminaatiolla on suurempi rooli ankaran ympäristöaltistuksen vuoksi. Lääke- ja elintarviketeollisuudessa veden sisäänpääsy ja aggressiiviset puhdistusprosessit ovat näkyvämpiä. Tuulivoimaloissa sähkövirran kulkeminen laakereiden läpi – vikatila, joka on ainutlaatuinen säädettävänopeuksisille käytöille – on yhä merkittävämpää. Sovelluksesi erityisten vikaajurien ymmärtäminen on tärkeämpää kuin alan keskimääräisten ohjeiden sokea noudattaminen.

Saastuminen: Toiseksi tuhoisin voima, joka vaikuttaa laakereihin

Saastuminen tarkoittaa vieraiden aineiden - kiinteiden hiukkasten, veden, prosessikemikaalien - läsnäoloa laakerin sisällä. Jopa paljaalla silmällä näkymättömät hiukkaset voivat aiheuttaa merkittäviä vahinkoja. Teräshiukkanen, jonka koko on vain 10 mikronia (pienempi kuin ihmisen hius, noin 70 mikronia), on riittävän suuri luomaan jännitysnousun kilparadan pinnalle, kun sitä pyörittää laakeroitu pallo tai tela.

Kiinteiden hiukkasten kontaminaatio

Laakeripesään joutuva lika, metalliroskat ja työstöhiukkaset aiheuttavat hankaavaa kulumista ja pinnan pistesyöpymistä. Hydraulijärjestelmissä öljyn puhtauden ylläpitäminen ISO 4406 Code 16/14/11 -standardin tai sitä paremman mukaisesti voi pidentää laakerien ja komponenttien käyttöikää useita kertoja verrattuna ajoon Code 20/18/15. Ero puhtaan ja saastuneen voitelujärjestelmän välillä on usein ero 20 000 tunnin ja 5 000 tunnin laakerin käyttöiän välillä.

Veden saastuminen

Vesi on erityisen tuhoisaa. Jo 0,1 % vesipitoisuus laakerien voiteluaineessa voi lyhentää laakerin väsymisikää jopa 48 % tribologiakirjallisuudessa julkaistun tutkimuksen mukaan. Vesi aiheuttaa laakeriteräksen vetyhaurautta, edistää kulkuteiden ja vierintäelementtien korroosiota ja heikentää voiteluaineen kalvonmuodostuskykyä. Kondensoituminen lämpökierron aikana – laitteet, jotka lämpenevät käytön aikana ja jäähtyvät yön yli – on usein kosteuden pääsy tiivistettyihin laakereihin.

Kemiallinen kontaminaatio

Elintarvike- ja kemiantehtaissa aggressiiviset puhdistusaineet ja prosessinesteet voivat ohittaa tiivisteet ja hyökätä suoraan laakeriteräkseen. Jopa miedot hapot tai emäksiset yhdisteet muuttavat ajoradan pinnan kemiaa luoden mikrokuoppauksia, jotka etenevät halkeiluksi. Näissä ympäristöissä on tärkeää valita laakerit, joissa on asianmukainen tiivisterakenne ja kemiallisesti yhteensopivia voiteluaineita.

Virheellinen asennus: Laakerivaurion syy, joka on täysin estettävissä

Asennusvirheet muodostavat merkittävän osan ennenaikaisista laakerivioista – arvioiden mukaan se on 16–21 % kaikista tapauksista. Erityisen turhauttavaa tästä tekee se, että asennusvauriot tapahtuvat ennen kuin laakeri on käännetty yhtä kierrosta käytössä. Oikein asennettu laakeri oikealla voiteluaineella, joka toimii hyvin kohdistetussa järjestelmässä, saavuttaa tai ylittää nimelliskäyttöikänsä L10. Laakeri, joka on vasaravetoinen akseliin, ei käy.

Väärän renkaan kautta käytetty voima

Yksi yleisimmistä asennusvirheistä on puristusvoiman käyttäminen väärän laakerirenkaan läpi. Kun syväurakuulalaakeri painetaan akseliin, voimaa saa kohdistaa vain sisärenkaaseen – rengas on puristussovitettu. Käyttövoima pallojen ja ulkorenkaan läpi aiheuttaa brinelloinnin: pysyviä syvennyksiä kiskoissa jokaisessa pallon asennossa. Laakeri voi näyttää ulkoa vaurioitumattomalta, mutta sen kulkuradan pinnat ovat jo merkittyjä, ja se tuottaa melua ja epäonnistuu ennenaikaisesti ensimmäisestä kierroksestaan.

Väärä akseli ja kotelo sopii

Laakerit on suunniteltu asennettaviksi akseleihin ja koteloihin erityisillä sovittimilla. Alimitoitettu akseli mahdollistaa laakerin sisärenkaan virumisen tai pyörimisen – rengas pyörii suhteessa akseliin, synnyttäen voimakasta kitkalämpöä ja lopulta hitsaamista tai takertumista. Liian tiukka kotelon reikä voi vääristää ulkorengasta vähentäen sisäistä välystä ja saada laakerin käymään kuumana ja esikuormitettuna jopa huoneenlämpötilassa.

Virheellinen kohdistus asennuksen aikana

Akselin keskilinjan ja laakerin reiän välinen kulmapoikkeama – jopa muutaman asteen kymmenesosa yli laakerin suunnitellun poikkeaman toleranssin – aiheuttaa epätasaisen kuorman jakautumisen vierintäelementtien välillä. Sylinterimäiset ja kartiorullalaakerit ovat erityisen herkkiä kohdistusvirheille. Sylinterimäisen rullalaakerin käyttäminen vain 0,05 asteen kohdistusvirheellä yli toleranssin voi lyhentää sen laskettua käyttöikää 50 % tai enemmän.

Vierivän koskettimen väsymys: laakerin käyttöiän luonnollinen loppu

Vierintäkoskettimen väsyminen on ainoa laakerin vikatila, joka ei johdu huolto- tai suunnitteluvirheestä – se on oikein asennettu, oikein voideltu ja sen nimelliskuormitus- ja nopeusparametrien mukaisesti toimitetun laakerin odotettu käyttöiän päättymismekanismi. Laakerin käyttöiän vakiomitta – L10-kesto – määritellään kierrosten (tai käyttötuntien määrällä tietyllä nopeudella) lukumääränä, jonka 90 % identtisten laakereiden ryhmästä suorittaa ennen väsymishalkeilua.

Väsymisvauriot alkavat syklisten leikkausjännitysten aiheuttamista pinnan halkeamista kosketusvyöhykkeen alapuolella. Miljoonien jännitysjaksojen aikana nämä halkeamat leviävät pintaa kohti ja aiheuttavat lopulta materiaalin irtoamisen - prosessia, jota kutsutaan halkeiluksi. Halkeilevat radat ovat tyypillisesti karkeita, hilseileviä ja selkeästi määritellyt reunat. Oikein huollettu laakeri, joka saavuttaa halkeiluväsymisen, on itse asiassa ylläpitomenestys — Se tarkoittaa, että laakeri on saavuttanut suunnitellun käyttöikänsä sen sijaan, että se epäonnistuisi ajoissa vältettävistä syistä.

Käytännössä todellisen väsymisiän saavuttavien laakereiden osuus on suhteellisen pieni. Useimmat vaihdetaan melun, tärinän, lämpötilan nousun tai suunniteltujen huoltovälien vuoksi ennen halkeilun alkamista. Kun väsymisvika tapahtuu ennenaikaisesti – ennen laskettua L10-käyttöikää – se on usein merkki ylikuormituksesta, materiaalivioista tai marginaalivoiteluolosuhteiden kumulatiivisesta vaikutuksesta ajan myötä.

Laakereiden sähköeroosio: kasvava ongelma nykyaikaisissa laitteissa

Sähköeroosio – jota kutsutaan myös sähköeroosio- tai sähköpurkauskoneistusvaurioiksi (EDM) – on kasvanut merkittävästi vikasyynä, kun sähkömoottoreissa on laajalti otettu käyttöön vaihtelevia taajuuksia (VFD). VFD:t tuovat käyttöön suurtaajuisia jännitepulsseja, jotka voivat indusoida akselivirtoja. Kun nämä virrat purkautuvat laakerin läpi, ne muodostavat mikroskooppisia kaarikraattereita kulkuradan ja vierintäelementtien pinnoille.

Vahinkokuvio on erottuva: kulkuradat näyttävät himmeältä tai uurteiselta, ja renkaan ympäri kulkee säännöllisiä poimutuksia. Tämä aallotuskuvio on luotettava diagnostinen indikaattori sähköeroosiosta. VFD-moottorilla ilman riittävää akselin maadoitusta tai eristettyjä laakereita sähköeroosio voi tuhota laakerin jopa 3–6 kuukaudessa , vaikka voitelu ja asennus olisivat täydellisiä.

Ratkaisuihin kuuluvat akselin maadoitusrenkaat, eristetyt laakeripesät tai sisärenkaat tai keraamiset hybridilaakerit piinitridirullaelementeillä, jotka eivät ole sähköä johtavia. Sopivan vastatoimenpiteen valinta riippuu moottorin koosta, VFD-kokoonpanosta ja järjestelmän maadoitusjärjestelyistä.

Kuinka tunnistaa laakerivian syy tosiasian jälkeen

Failed bearings carry diagnostic evidence on their surfaces if examined carefully before discarding. Laakerivaurioanalyysi – jota joskus kutsutaan fraktografiaksi metallin murtumispintoja tutkittaessa – on jäsennelty prosessi, jossa havaitut vauriokuviot sovitetaan tunnettuihin vikatiloihin. Most bearing manufacturers offer failure analysis guides and laboratory services for this purpose.

• Polished, smooth wear on rolling elements and raceways with smearing: voiteluaineen nälkä tai väärä viskositeetti
• Evenly spaced indentations at ball or roller pitch spacing: brinelling from improper installation or shock loading
• Karkea, kuoppainen pinta, jossa on upotettuja hiukkasia: hankaava kontaminaatio
• Punaruskea värimuutos ja korroosion pistesyöpyminen: veden sisäänpääsy tai syövyttävä saastuminen
• Kehähuilutus kisaradalla: akselivirtojen aiheuttama sähköeroosio
• Spalling with rough, flaked surface and clear edges: rolling contact fatigue (may be normal end-of-life or overload-induced)
• Yksipuolinen kuormakuvio kilparadoilla: misalignment or axial load in a radial-only bearing

Viallisten laakerien säilyttäminen suljetuissa muovipusseissa välittömästi irrottamisen jälkeen – ennen puhdistusta – säilyttää voiteluaineen kunnon ja roskat, jotka voivat kadota, jos laakeri pyyhitään tai pestään. Valokuvien ottaminen asennetusta laakerin asennosta, akselimerkinnöistä ja kotelon reiän kunnosta ennen irrotusta lisää arvokasta kontekstia analysointiin.

Practical Steps to Prevent Premature Bearing Failure

Koska suurin osa laakereiden vioista on estettävissä, jäsennelty ennaltaehkäisytapa kohdistuu yleisimpiin vikatiloihin niiden tilastollisen todennäköisyyden järjestyksessä.

Perusta voitelunhallintaohjelma

Valitse voiteluaineet laakerityypin, nopeustekijän (n × dm), käyttölämpötila-alueen ja ympäristöaltistuksen perusteella – ei sen perusteella, mitä varastossa on jo. Document the correct lubricant type, quantity, and relubrication interval for every lubrication point in the plant. Use calibrated grease guns rather than dispensing by feel; tavallinen rasvapatruunapistooli tuottaa noin 1,3 grammaa iskua kohden, mikä on hyödyllinen perustaso tilavuuksien laskennassa. Toteuta olosuhteisiin perustuvia voiteluväliä mahdollisuuksien mukaan käyttämällä ultraäänivalvontaa tai rasvanäytteenottoa, jotta heikkeneminen havaitaan ennen vikaa.

Paranna asennuskäytäntöjä

Eliminoi laakereiden vasara-asennus akseleille. Käytä sopivia asennustyökaluja: induktiolämmittimet häiriösovitetuille sisärenkaille (kuumennus 80°C–100°C on tyypillisesti riittävä eikä vaikuta laakereiden teräsmetallurgiaan), hydraulipuristimet sovittimilla, jotka kohdistavat voiman vain asennettavaan renkaaseen, ja mekaaniset asennustyökalut keskikokoisille laakereille. Tarkista akselin ja kotelon mitat kalibroidulla mikrometrillä ennen asennusta – 10 minuutin mittausvaihe estää kuukausien ennenaikaisen vian tutkimisen.

Hallitse kontaminaatiota lähteellä

Store replacement bearings in their original packaging in a clean, dry area away from temperature extremes. Älä koskaan avaa laakeripaketteja ennen asennusta. Keep lubricant containers sealed and filtered when dispensing. Tarkista ja vaihda kotelon tiivisteet rutiininomaisesti – kulunut huulitiiviste, jonka vaihtaminen maksaa 2 dollaria, voi mahdollistaa saastumisen, joka tuhoaa 500 dollarin laakerin kuukausissa. Ympäristöissä, joissa on suuri hiukkasaltistus, harkitse yksihuulitiivisteiden päivittämistä kaksihuulisiin tiivisteisiin tai vaihtamista labyrinttitiivisteillä varustettuihin laakeriyksiköihin erinomaisen poissulkemisen saavuttamiseksi.

Ota käyttöön kunnonvalvonta

Tärinäanalyysi, lämpötilan valvonta, öljyanalyysi ja ultraäänipäästöjen valvonta tarjoavat kukin eri ikkunat laakerien kuntoon. Hyvin toteutettu värähtelyohjelma, jossa käytetään verhokäyräanalyysiä tai suurtaajuisia resonanssitekniikoita, voi havaita laakerien viat 4–8 viikkoa ennen kuin vika tulee kriittiseksi, mikä mahdollistaa suunniteltujen vaihtojen ajoitetun huoltoikkunan aikana hätäpysäytyksen sijaan. Lämpötilan nousu normaalin käyttötason yläpuolelle on myöhäisen vaiheen varoitusmerkki – kun laakeri pyörii 10–15 °C historiallisen perustasonsa yläpuolella, voi jo näkyä merkittäviä vaurioita.

Tarkista kohdistus asennuksen jälkeen

Akselin kohdistus on tarkistettava laserlinjaustyökalulla jokaisen kytketyn laitteen laakerinvaihdon jälkeen. Kellotaulun menetelmät ovat hyväksyttäviä pienempiin koneisiin. Tavoite kohdistustoleranssit, jotka ovat tiukemmat kuin kytkimen nimellinen kohdistusvirhekapasiteetti – kytkin ottaa huomioon jäännösvirheen käytön lämpökasvun aikana, ei epätarkan asennuksen aiheuttamaa rutiinivirhettä. Pumppumoottorisarja, joka on kohdistettu 0,05 mm:n rinnakkaissiirtymään ja 0,05 mm/100 mm:n kulmaan, kestää jatkuvasti kauemmin kuin 0,2 mm:n tarkkuudella.

Laakerin valintavirheet, jotka lyhentävät käyttöikää ennen kuin laakerit on edes asennettu

Joskus laakerin vika ei ole huolto-ongelma – se on suunnittelu- tai valintaongelma. Väärän laakerityypin määrittäminen kuormitusolosuhteille tai laakerin alimitoitus kohdistetuille kuormituksille luo vikatilanteita, joita mikään hyvä huoltokäytäntö ei voi voittaa.

• Syväuraiset kuulalaakerit on optimoitu säteittäisille kuormille kohtuullisilla aksiaalisilla komponenteilla. Using them in applications with high axial thrust loads leads to ball overloading and rapid fatigue.
• Sylinterimäiset rullalaakerit kantaa raskaita säteittäisiä kuormia tehokkaasti, mutta ei voi ottaa huomioon merkittäviä aksiaalikuormia ilman tähän tarkoitukseen suunniteltua laipparengasta.
• Kulmakosketuskuulalaakerit on suunniteltu yhdistetyille säteittäisille ja aksiaalisille kuormituksille, ja ne on asennettava yhteensopiviin pareihin tai sarjoihin toimiakseen oikein - yksi kulmakosketuslaakeri akselissa, joka näkee aksiaalisen kuorman molempiin suuntiin, epäonnistuu.
• Kartiorullalaakerit require correct axial preload to function properly — too little and the rollers skid; liikaa ja laakeri käy kuumana ja väsyy aikaisin.

Laakerin valintaprosessiin tulisi kuulua vastaavan dynaamisen kuormituksen laskeminen, nopeuskertoimen tarkistaminen laakerin nopeusluokituksen perusteella ja vahvistus, että L10-käyttöikä täyttää sovelluksen vaaditun huoltovälin riittävällä turvamarginaalilla – kriittisille laitteille yleensä kerroin 3–5.

Laakerivaurioiden todelliset kustannukset teollisissa toimissa

Laakerin vaihtokustannukset eivät lähes koskaan ole laakerin vian todellisia kustannuksia. Jatkuvassa prosessilaitoksessa – paperitehdas, kemiantehdas, elintarviketuotantolinja – suunnittelematon laakerivika, joka aiheuttaa jopa tunnin seisokkeja, voi helposti maksaa 10 000–100 000 dollaria tai enemmän menetettynä tuotantona, riippuen laitteen suoritusarvosta. Vierekkäisten komponenttien – tiivisteiden, akselien, koteloiden, kytkimien – toissijaiset vauriot lisäävät usein kustannuksia, jotka pienentävät itse laakereita.

Kunnossapitoinsinööriorganisaatioiden tutkimukset osoittavat johdonmukaisesti, että reaktiivinen huolto maksaa 3–9 kertaa enemmän korjaustapahtumaa kohden kuin suunniteltu, kuntoon perustuva huolto. 200 dollarin laakeri, joka epäonnistuu odottamatta ja sammuttaa tuotantolinjan 4 tunniksi, aiheuttaa tapahtuman kokonaiskustannuksia, joita mikään laakerin hinnan optimointi ei voi kompensoida. Tämä taloudellinen kotelo on luotettavuuskeskeisen ylläpidon (RCM) ja ennakoivan huollon (PdM) liikkeen perusta – tavoitteena ei ole ostaa halvempia laakereita, vaan varmistaa, että jokainen laakeri saavuttaa suunniteltu käyttöikänsä.

Huoltopäälliköille, jotka rakentavat liiketoimintaa parannetuille voiteluohjelmille, saastumisen hallinnan tai tärinänvalvontalaitteistolle, investointien tuottolaskelma on tyypillisesti yksinkertainen: vältetty kriittinen vika maksaa usein valvontalaitteiston ja ohjelman toteutuskustannukset moninkertaisesti.

Yhteenveto: Laakerivian korjaaminen alkaa voitelusta, sitten kaikesta muusta

Laakerivaurioiden syy numero yksi – voiteluongelmat – on myös parhaiten hallittavissa. Oikea voiteluaineen valinta, oikea määrä, asianmukaiset uudelleenvoiteluvälit ja likaantumisen esto eliminoivat suurimman yksittäisen estettävissä olevien laakerivikojen kategorian. Voitelun jälkeen asennuskäytäntöihin, kontaminaatioiden poissulkemiseen, kohdistuksen tarkistamiseen ja kunnonvalvontaan kiinnittäminen huomioi jäljellä olevat suuret vikatilat tilastollisen vaikutuksen alenevassa järjestyksessä.

Laakerit eivät ole kuluvia osia, jotka vain kuluvat – ne ovat tarkkuuskomponentteja, jotka oikeissa käyttöolosuhteissa saavuttavat luotettavasti nimelliskäyttöikänsä. Kun ne epäonnistuvat aikaisin ja toistuvasti, syy on lähes aina jäljitettävissä tiettyyn, tunnistettavaan ja korjattavaan huolto- tai suunnittelupuutteeseen. Vian analysointiprosessi – jokaisen viallisen laakerin järjestelmällinen tutkiminen ennen sen hävittämistä – on teollisuuden huollon työkalupakin alihyödyllisin työkalu, joka ajan myötä luotettavimmin sulkee vian esiintymisen ja perimmäisen syyn poistamisen välisen silmukan.
